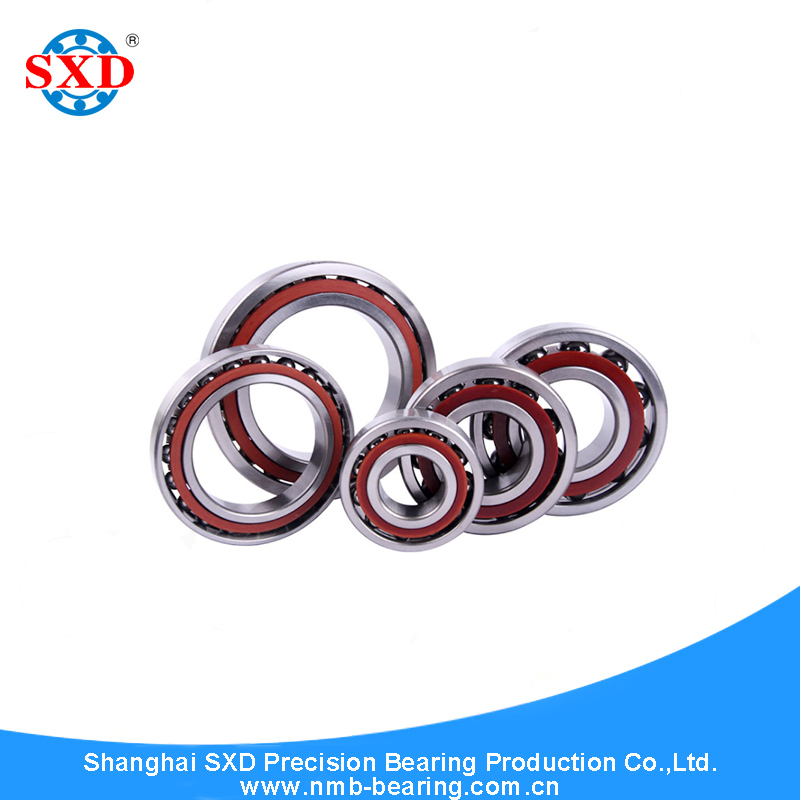

角接触轴承
角接触球轴承可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大，轴向承载能力越高。接触角为径向平面内球和滚道的接触点连线与轴承轴线的垂直线间的角度。高精度和高速轴承通常取15度接触角。在轴向力作用下，接触角会增大。角接触球轴承广泛应用于机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴、增压泵、钻井平台、食品机械、分度头、补焊机、低噪型冷却塔、机电设备、涂装设备、机床槽板、弧焊机等。
| 型号 | 外形尺寸(mm) | α=15° | α=25° | 重量(kg) | ||||||||
| d | D | B | 额定载荷(KN) | 额定载荷(KN) | 极限转速(rpm) | 极限转速(rpm) | 额定载荷(KN) | 额定载荷(KN) | 极限转速(rpm) | 极限转速(rpm) | ||
| Cr | Cor | 脂润滑 | 油润滑 | Cr | Cor | 脂润滑 | 油润滑 | |||||
| 724C | 4 | 13 | 5 | 1.28 | 0.47 | 95000 | 130000 | - | - | - | - | 0.0036 |
| 725C | 5 | 16 | 5 | 2.1 | 0.8 | 90000 | 110000 | - | - | - | - | 0.0047 |
| 726C | 6 | 19 | 6 | 2.77 | 1.26 | 80000 | 100000 | - | - | - | - | 0.0047 |
| 727C | 7 | 22 | 7 | 2.96 | 1.16 | 80000 | 120000 | - | - | - | - | 0.0047 |
| 728C | 8 | 24 | 8 | 3.71 | 1.37 | 67000 | 100000 | - | - | - | - | 0.0047 |
| 729C | 9 | 26 | 8 | 4.1 | 1.66 | 50000 | 65000 | - | - | - | - | 0.0047 |
| 7200 | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
| 7201 | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7202 | 15 | 35 | 11 | 8.65 | 4.55 | 33000 | 43000 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
| 7203 | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
| 705C | 5 | 14 | 5 | 1.7 | 0.5 | 100000 | 140000 | - | - | - | - | 0.0036 |
| 706C | 6 | 17 | 6 | 2.03 | 0.77 | 90000 | 130000 | - | - | - | - | 0.006 |
| 707C | 7 | 19 | 6 | 2.4 | 1.02 | 80000 | 120000 | - | - | - | - | 0.006 |
| 708C | 8 | 22 | 7 | 2.96 | 1.16 | 70000 | 110000 | - | - | - | - | 0.014 |
| 709C | 9 | 24 | 7 | 3.25 | 1.34 | 65000 | 100000 | - | - | - | - | 0.016 |
| 7000 | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 5 | 2.35 | 34000 | 42000 | 0.021 |
| 7001 | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
| 7201 | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
| 7002 | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
| 7003 | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
| 7004 | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
